PRODUCT INTRODUCTION

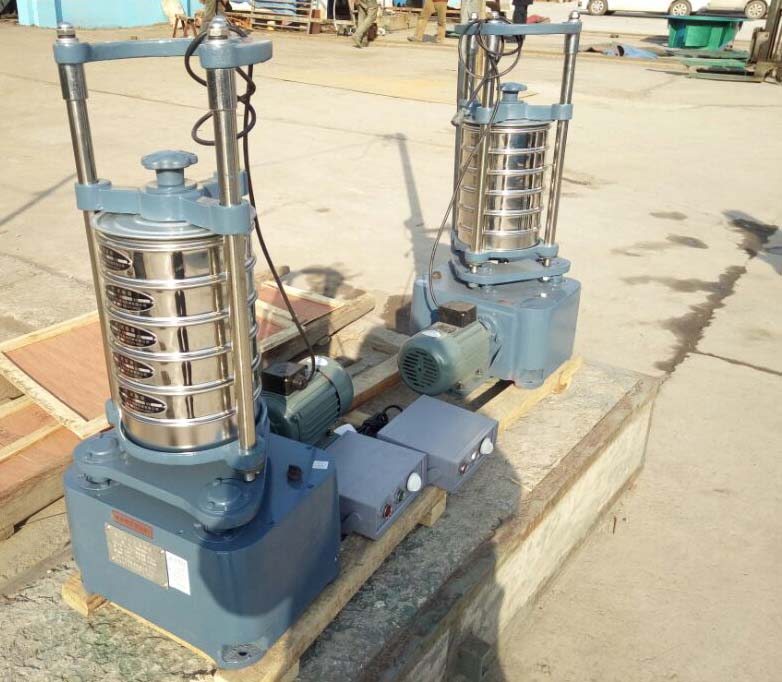

顶击式振筛机产品概述:
顶击式振筛机主要供煤电、电力、矿山、地质、化工、冶金、建材及化工等行业科研单位、院校实验室内物料筛分分析。是替代人工手筛筛分、减轻操作人员劳动强度,电器控制设有电子计数控制器,使筛内试料得到准确的筛分次数。
一、 顶击式振筛机主要技术参数:
1. 筛子直径:300mm-200mm
2. 筛子叠高:440mm
3. 筛座震幅:8mm
4. 筛摇动次数:221次/分
5. 震击次数:147次/分
6. 回转半径:12.5毫米
7. 电动机型号:7114
8. 电机功率:0.37千瓦
9. 电机转数:1400次/分
10. 外形尺寸:(长*宽*高)600*400*800毫米
11. 总重量:100Kg
二、 顶击式振筛机工作原理:
本机主要由传动、摆动、震击、夹紧机构及电器等部件所组成。本机由电动机通过主轴,传动轴带动齿轮,由蜗轮再带动凸轮,主偏心轴带动两个付偏心轴,从而使筛座具有回转及震击双重运动。
三、 顶击式振筛机安装
本机可以不用水泥基础直接安放水泥地面上开动也可以安装在水泥基础上,基础螺钉尺寸如图:其厚度300毫米。基础露出地面高度及大小或与地面相平,根据具体使用需要而定,按电工规程安装电路与接地,安装完毕接通电源后电动机回转方向与箭头相同,就有震击运动,若相反则电机空运转,此时可换接线头,方能正常开动。

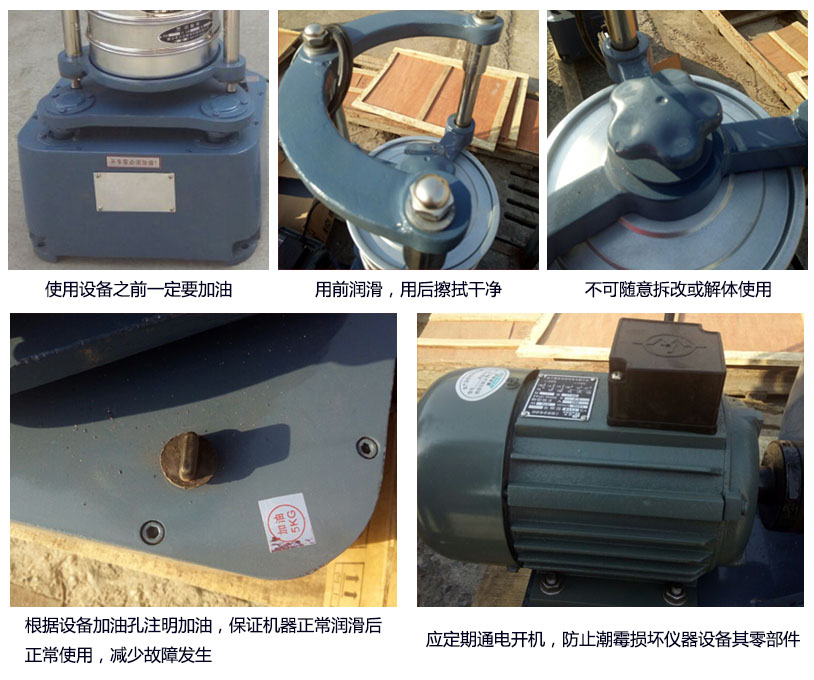

四、 顶击式振筛机操作使用和保养
开机前,拧出上螺栓,加足润滑油,用20号普通机油5公斤为宜,装套筛时先将扭紧螺栓左旋以松开筛盖固定顶杆,然后连同筛盖往上提,然后右旋固定就可置套筛于筛托盘上,再将扭紧螺栓左右松开往下压并右旋使之固定即可工作,根据工作需要,需要常开可将旋钮转至常开位,需要定时工作可将旋钮转至要求定时位,需要途中停机,应切端电源开关,让定时钟自行转至停止位置,不可强行扭回。
本机保养简单,每隔6个月更换机油一次,使用时注意避免盖板上的7根导杆的变形。
五、顶击式振筛机附数显操作方法:
1. 将电机线插头插在程控器插座上,将电源线插头插在三相线插座上。
2. 按下电源开关,显示屏亮,同时出现300秒。
3. 设定时间:
(1)根据用户需要,按轻触键△为上调,按▽为下调,每按一次△▽为60秒。
(2)根据试验规程设定需要时间,按ON键机械开始工作,运行时指示灯亮。
(3)本仪器在正常工作时,需要停机按OFF键。
(4)每停机一次,应重新设置时间。
(5)注意:使用时不要频繁开、关机器,停机后应切断电源。
